M'interrogeant sur le gain que pouvait m'amener une antenne bricolée dans une liaison entre 2 maisons j'ai décidé de faire une realisation test. Je choisi le type Yagi pour sa directivité, ici présent à coté l'antenne omni d'origine, je décide de partir sur un proto "vite fait" pour m'orienter sur un modele soigné si les tests sont conclurants. Ne sachant quel resultat j'allait obtenir j'ai quand meme eu une hésitation à couper le cordon RP-SMA de l'origine

Une lame de bois est utilisée comme support, beaucoups disent que ce n'est pas un choix optimal car l'humidité contenue dans le matériaux absorbe la puissance, le test etant un passage au micro-onde, si ca chauffe c'est que cela absorbe ! La lame est ici bien seche et surtout c'est le seul support qui me tombe sous la main, tout comme le fil de fer fin pour les brins directeurs et du "gros vert" de tension cloture pour le dipole.



Conditions de test: La source est 2 pieces plus loin, un portable en mode had-hoc forcé à Tx 100%, la mesure est faite avec une carte PCI Ovislink et son logiciel propriétaire. Les antennes connectées tour à tour sont tenue loin d'obstacles et orientées chacune pour obtnir le niveau le plus favorable, les mesures correspondent donc à ce que l'on peut obtenir de mieu avec chaque modele. Etant en zone dégagée aucun signal perturbant n'est présent.




Avec l'omni d'origine


Avec la Yagi, 16dB de gain par rapport à l'antenne d'origine, c'est tres concluant ! Il y a probablement 2 raisons à cela, bien sur le gain de la directive mais certaiement aussi le gain volontairement bas de l'antenne d'origine pour ne pas depasser la Puissance Apparente Rayonnée maximale imposée par la norme.


Rendons à César ce qui lui revient je me suis inspiré de cette page pour les cotes:
http://www.xaviervl.com/Antenne/Antenne-Yagi/index.html

aout 2006
Apres le rapide prototype une version amusante sur la base d'une goulotte, j'ai trouvé original le fait de pouvoir faire coulisser les brins en les collant sur des morceaux de couvre-goulotte afinde pouvoir tester l'impact de la position et du nombre d'elements, c'est bien à titre experimental mais à l'usage ça prend du jeu et les elements finissent pas se barrer au premier piaf qui se pose dessus...
22 mars 2007
j'ai décidé de faire une version plus aboutie (et moins sensible aux oiseaux), j'ai choisi pour cela la version 23 élements du site précédent, pour faire plus sérieux j'ai acheté une règle alu d'1m comme support, mais n'ayant pas de quoi percer precisement j'ai prévu de coller les brins sur une face, pour etre plus précis je les ai pré-positionnés sur un plan papier echelle 1 reconstitué à partir de 3 impressions A4, si vous les utilisez pensez à utiliser les dpi natifs des fichiers sinon l'echelle ne sera pas bonne (controlez les cotes par rapport au fichier excel), utilisez par transparence la superpositions des brins 8 et 15 pour bien aligner.

Et voici un fichier excel donnant les positions absolues des brins, pour me simplifier la vie j'ai mis un offset en A2 afin de tenir compte de la marge d'impression, ainsi un simple copier-coller vers le soft vectoriel suffit pour placer les brins aux bonnes positions...
(version html ici)

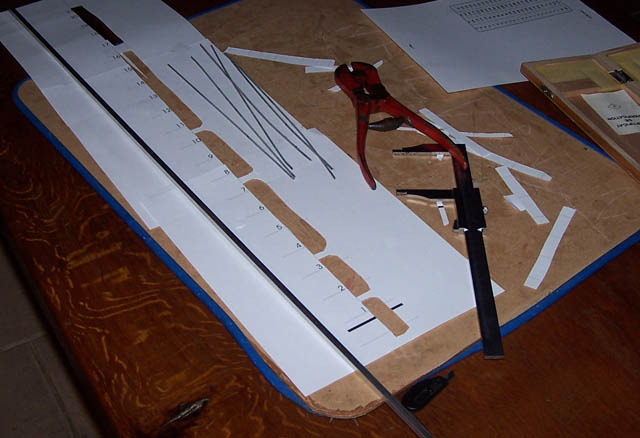

on voir ici le plan, la decoupe centrale permet de coller, comme brins (reflecteurs/directeurs) j'utilise des rayons de bicyclette, c'est trops gros par rapport aux 0,8mm préconisés mais on est là pour tester ! contrairement aux fois précédentes je porte attention aux dimensions des brins sui sont coupé à la pincs puis ramenés à la bonne taille avec une meule, le pied à coulisse est indispensable.



cliquez pour élargir
J'ai collé les brins à la cyano, une lame de papier par dessus s'imbibe de la colle et épouse la forme, au final cela consolide bien.

le montage des reflecteur & directeurs terminé, il ne reste plu qu'à positionner le dipole.






cliquez pour élargir

Détail du dipole, je l'ai fait en cuivre, le tout est rigidifié à la base par du papier-c*l (si-si!) imbibé d'une goute de cyano. Le bout d'isolant etait là pour repérer le radiant


cliquez pour élargir

67 cm d'antenne wifi ça commence à faire :-)

cliquez pour élargir

cliquez pour élargir


cliquez pour élargir


Les essais sont concluant, environ 2 dB gagnés par rapport aux versions précédentes et surtout une meilleure solidité quoi qu'il faudra attendre la premiere pluie pour être sur que le couple papier-cyano etait approprié, par contre le désaxement du boom (support) prévu pour simplifier le montage du dipole ne m'a pas servi, j'ai dans l'idée de refaire la même mais centrée et cette fois-ci avec les diametres préconisés



Mise à jour 16juin07

Apres quelques mois voici le resultat


L'idée de la cyano n'était vraiement pas bonne...
